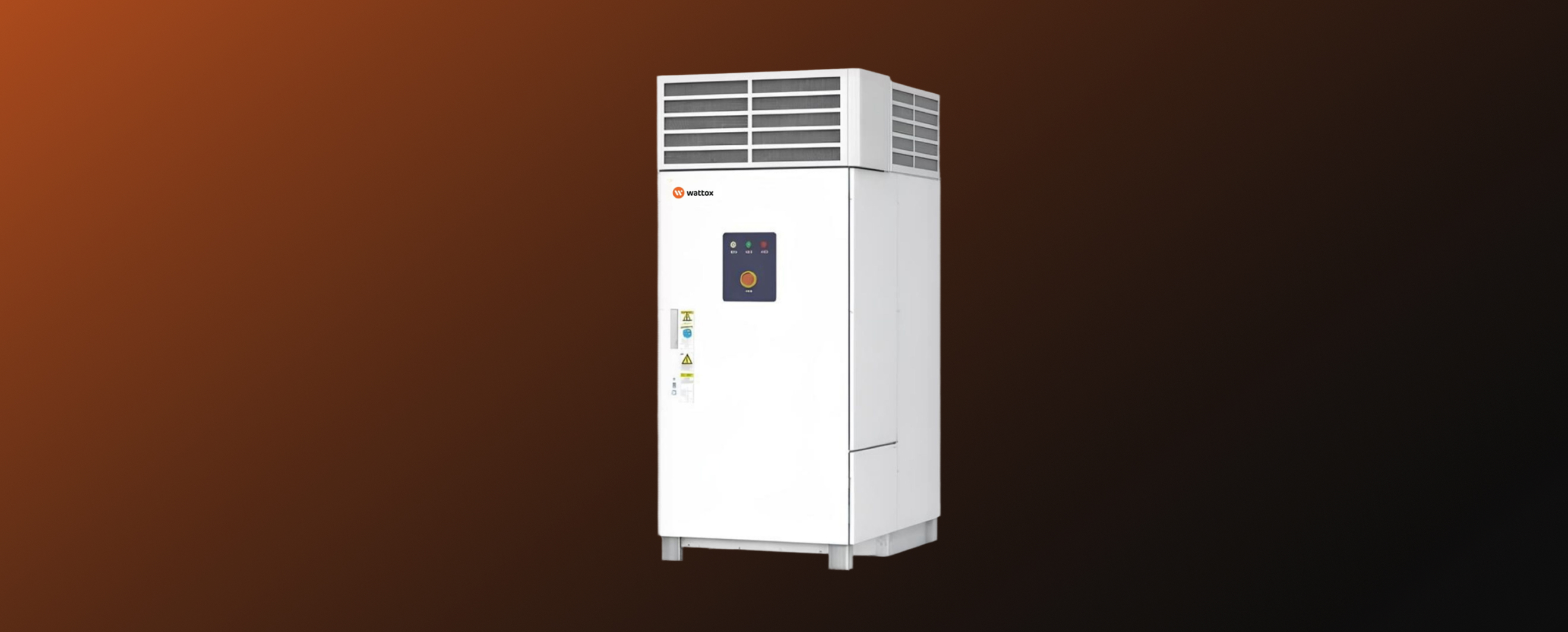

Wattox MPCS-3500-D
Zorlu şebeke ortamlarında yüksek yoğunluklu performans, gelişmiş soğutma ve güvenilir çalışma sağlayan maksimum kapasite için inşa edilmiş, şebeke ölçeğinde 3,5 MW güç dönüştürme sistemi.
Anahtar özellikler
Yüksek verimli güç dönüşümü
Gelişmiş güç elektroniği mimarisi ile enerji kayıplarını minimize eder ve yüksek yük altında stabil performans sağlar.
Gelişmiş şebeke desteği
Grid-forming ve grid-following modları ile farklı şebeke koşullarında kararlı ve esnek çalışma sağlar.
Akıllı sistem entegrasyonu
Enerji yönetimi, depolama ve SCADA sistemleri ile uyumlu çalışarak merkezi kontrol imkânı sunar.
Gelişmiş koruma ve güvenilirlik
Entegre koruma mekanizmaları ve arıza tespiti ile uzun vadeli sistem güvenliği sağlar.
Ölçeklenebilir sistem mimarisi
Merkezi yapı sayesinde yüksek güçlü uygulamalarda esnek genişleme ve koordineli çalışma imkânı sağlar.
Optimize edilmiş termal yönetim
Yüksek güç yoğunluğu altında stabil çalışma sağlayarak sistem ömrünü uzatır.
Teknik özellikler
Maksimum DC gerilimi
1500V
Çalışma DC voltaj aralığı
1000 — 1500V
Maksimum DC akımı
1964 A x 2
DC giriş kanallarının sayısı
2
Nominal güç
45°C'de 3500 kW
Maksimum çıkış gücü
3850 kW, 35° C'de
Nominal şebeke gerilimi
690 V
Şebeke voltaj aralığı
621 - 759 V (standart)
Nominal ağ frekansı
50 Hz
Mevcut THD
<% 3 (nominal güçte)
Reaktif güç aralığı
-1.05 (kapasitif) ~+1.05 (endüktif)
Güç faktörü
-1 (önde) ~ +1 (gecikmeli)
AC bağlantı tipi
3 fazlı, 3 telli
Nominal AC gerilimi
690 V
Nominal çıkış frekansı
50 Hz
Gerilim değişimi
<% 1 (doğrusal olarak dengeli yük)
Gerilim THD
<% 3 (doğrusal yük)
Arayüzler
RS485, CAN, Ethernet, DI/DO, HMI
Protokoller
Modbus-RTU/CAN 2.0B (İsteğe bağlı: Modbus-TCP, IEC 61850, EtherCAT)
Maksimum Verimlilik
99
Soğutma yöntemi
Sıvı-hava soğutmalı
Ortam sıcaklığı
-35° C ~+60° C (düşürme> 45° C)
Bağıl nem
%0 -% 100 (yoğuşmasız)
Kablo giriş yönü
DC aşağıdan, AC arkadan
Boyutlar (G × D × Y)
1200 × 1250 × 2370 mm
Ağırlığı
< 1800 kg
Maks. çalışma yüksekliği
5000 m (2000 m'nin üzerinde düşüş)
Koruma sınıfı
İP65
Standartlar
EN-55011, İEC-61000-6-2/4, EN62477-1, EN-50549-2/10
Kaynaklar
Veri Sayfaları
Kullanım kılavuzu
Sertifikalar
Tam teknik belgeler, kullanım kılavuzları ve ek kaynaklar için lütfen sitemizi ziyaret edin Kütüphane sayfası.
